什么樣的工業自動濾水器【自動二次濾網】可選擇解決管道堵塞問題？

     什么樣的工業自動濾水器【自動二次濾網】可選擇解決管道堵塞問題？正規的工業自動濾水器【自動二次濾網】的生產廠家，都有基本的生產制造手續。具有優質的生產技術人員，正規的合格證出品。對于工業自動濾水器【自動二次濾網】產品——連云港市宏琦電力輔機有限公司正規生產廠家提出分析解決地水電站技術供水系統堵塞成因及對策。
     介紹了FZLQ-A型工業自動濾水器結構、特點和正常過濾狀態及反沖洗排污狀態的工作過程;對采用蝸殼取水自流減壓方式作為技術供水水源，在發電初期階段蝸殼取水口、工業自動濾水器濾網筒容易發生堵塞以及工業自動濾水器反沖洗排污效果不佳的原因進行了全面分析，提出了發電初期階段工業自動濾水器堵塞的處理措施和防止蝸殼取水口堵塞的方法。
1概述
官地水電站位于四川省涼山州西昌市與鹽源縣交界的雅碧江上，東距西昌市直線距離約40km,是錦屏一、二級電站和二灘電站的中間梯級電站。電站的主要任務為發電，在電力系統中與錦屏一、二級電站作為一組電源同步運行，在系統中承擔調峰及調頻任務。地下廠房裝4臺單機容量600MW機組，總裝機容量2400MW,年平均發電量為111.29億kW?h。其中#1機組和#2機組分別于2012年3月31日和5月31日投產發電,#3、#4機組處于機電安裝階段。
官地水電站技術供水系統采用蝸殼取水自流減壓方式，在每臺機組蝸殼進口延伸段側壁上設置有取水口，4臺機組四個取水口通過聯絡管聯通互為備用，主要為水輪發電機組各部軸承、發電機空冷器和主變冷卻器提供過濾的冷卻水。
2官地水電站技術供水系統
在技術供水取水管路上依次設置有工業自動濾水器、減壓閥、安全閥、電動閥等設備，并集中布設在技術供水室內。整個系統中,FZLQ-A型工業自動濾水器是技術供水系統的核心設備，起著非常關鍵的作用。
水電站技術供水系統要求工業自動濾水器能持續的過濾岀水壓、水量穩定的清潔水，并能自動、及時、可靠地對過濾元件進行反沖洗和排污，以滿足機組和主變對技術供水的要求，否則將直接影響機組的發電能力，同時亦威脅到機組的安全和穩定運行。
官地水電站機組技術供水系統工業自動濾水器選用2.1結構
收稿日期:2012-08-17
FZLQ-A型自動反清洗排污工業自動濾水器。工業自動濾水器的進水方式為下進水、上出水,進出水口對稱布置。過濾組件釆用多單元濾網雙進水口結構，18個單元濾網筒在工業自動濾水器筒體內呈內外兩圈均布（內圈6個、外圈12個）。濾網筒濾網采用不銹鋼三角形斷面型材，過濾縫隙呈楔形線，過濾精度為中3。在正常過濾狀態時，16個單元濾網筒工作，另有兩個濾網筒處于待清洗狀態。濾網筒上端由壓蓋固定，下端固定在底板上，形成各自獨立的過濾單元。通過壓蓋和底板的隔離，過濾器筒體內部形成上濁水區、下濁水區和中部清水區三個腔。
組成FZLQ-A型工業自動濾水器主要由自動控制機構和執行機構組成。自動控制機構冉電控箱、差壓測量系統（包括差壓開關、壓力表'及連接管件）組成。執行機構主要由電動減速機、罐體、單元式濾網筒、反沖洗機構、電動排污閥等組成。罐體內的反沖洗機構主要由節流組件、丫型排污叉管及筒體外部下端的排污管組成。
工作原理
2.3.1正常工作狀態
工業自動濾水器正常工作時，電動排污閥處于關閉狀態，減速電動機不啟動，由蝸殼（水源）取水口來的、帶有一定壓力的濁水經工業自動濾水器進水口進入罐體下部濁水腔。其中一部分濁水由固定在底板上的單元濾網筒下端部入口進入濾網筒，另一部分濁水由設在工業自動濾水器筒體中部的隔筒進入罐體上部濁水腔，由單元濾網筒上端部入口進入濾網筒。進入濾網筒的濁水由內向外流動，大于濾網間隙的污物被截住滯留在濾網筒內，清水則通過濾網間隙進入清水腔，由工業自動濾水器出水口進入供水管道供設備冷卻用。由于下部Y型排污管管口和上部節流裝置的遮擋，內外圈始終各有一個濾網筒不參與過濾而處于待反沖洗排污狀態。
2.3.2反沖洗排污狀態
隨著濁水通過各單元濾網筒，滯留在濾網筒內的雜物不斷增多,濁水腔和清水腔間壓差逐漸增大,當壓差達到設定值或反沖洗周期達到預先設定的時間時（也可現地手動操作），反沖洗排污自動控制機構動作開啟電動排污閥，啟動電動減速機帶動節流裝置和Y型排污叉管轉動。隨著節流裝置和Y型排污叉管的轉動,依次對準內外圈各一個單元濾網筒，在清水腔反向壓差作用下，附著在被清洗濾網筒上的污物被反沖進入Y型排污叉管，同時部分濁水由可調節流量的節流裝置與濾網筒上端間隙自上而下進入濾網筒，將濾網筒上部截留的污物反沖入Y型排污叉管，再由下排污管和電動排污閥排出，如此循環完成各單元濾網筒的反沖洗和排污工作。反沖洗排污設定時間達到后，減速電動機停止運行,反沖洗機構停止旋轉，電動排污閥關閉，反沖洗排污工作結束。
3工業自動濾水器堵塞成因分析
官地水電站臺#1機組于2012年3月5日開機進行各項試驗，到3月31日正式投產發電。開機試驗時電站已蓄水至1317m高程初期發電水位,進水口孔口淹沒深度8.5m0同時,上游錦屏一、二級水電站正處于施工階段,官地水電站大壩前上游河段尚未設置攔漂設施,進水口攔污柵前匯集了大量漂浮雜物。
#1機組在技術供水工業自動濾水器水壓和流量大幅下降而反沖洗排污又沒有效果的情況下，于2012年7月11日停機對工業自動濾水器進行了檢查和清潔。在清潔過程中，從工業自動濾水器下部濁水腔內掏出了大量雜物（圖1）,各單元濾網筒被截留的雜物填滿（圖2）。
3.1反沖洗自動濾水器效果不佳
從檢查情況看，堵塞濾網筒的雜物幾乎都是硬質細長狀物，如樹枝、木屑等，說明單元濾網筒結構的過濾組件容易被硬質長條狀雜物卡阻，使得工業自動濾水器在反沖洗時不能將其從濾網筒中沖走。而其間一些顆粒狀雜物及泥沙由于受條狀物堵

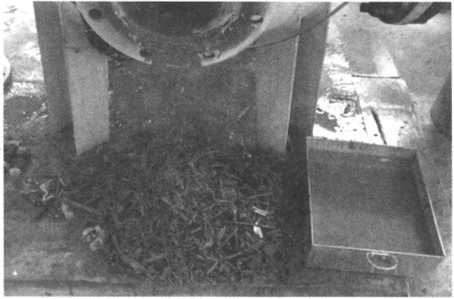

圖1從工業自動濾水器中掏出的雜物

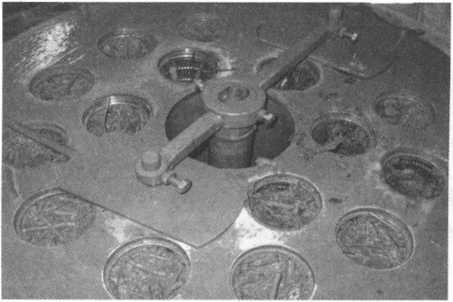

圖2單元濾網筒堵塞塞也滯留其中不易排出，使得反沖洗排污達不到預期的效果，堵塞情況日積月累愈發嚴重。
3.2取水口及濾網筒堵塞
采用蝸殼自流減壓取水作為技術供水唯一水源時，如果工業自動濾水器是單元濾網筒結構，在初期發電階段容易發生濾網筒堵塞且反沖洗排污效果不佳的狀況，尤其在臺機組運行時會更加明顯。因發電初期水庫次蓄水時河床里的漂浮物會隨著水流上浮，小的漂浮物穿過進水口攔污柵縫隙聚集在入口段。在提起進水口閘門后，這些漂浮物會隨同水流進入壓力鋼管內。當技術供水系統啟動后,小的漂浮物會通過蝸殼取水口處的攔污柵縫隙隨同濁水一起進入到工業自動濾水器內，造成濾網筒的堵塞;而另一些則吸附在攔污柵上，造成取水口的堵塞，導致技術供水水壓和流量的降低和不穩定。
4應對措施
解決發電初期技術供水系統工業自動濾水器堵塞問題采取的主要措施為：
（1）及時調整反沖洗周期時間間隔和反沖洗工作時間。
臺運行的機組必須對工業自動濾水器內部進行一次檢查清掃，以徹底清除濾網筒內的雜物。
如已有兩臺以上機組投入運行,在對一臺機組工業自動濾水器采取停機清潔工業自動濾水器措施后,對后一臺投運的機組可不停機而采取開啟技術供水聯通閥、關閉該機組工業自動濾水器前進水閥一段時間的方法,讓壓力鋼管內水流將吸附在蝸殼取水口攔污柵處的雜物沖走，防止取水口堵塞。官地水電站在#1機組停機清理蝸殼取水口及對工業自動濾水器內部采取進行清理的措施后，對后一臺投運的#2機組就釆取了不停機消除蝸殼取水口堵塞的措施,使#2機組技術供水水壓和流量均恢復了正常，有
表1#2機釆取防堵塞措施工業自動濾水器壓力、流量值對比表
#2機 工業自動濾水器前 減壓閥后 流量
 壓力/MPa 壓力/MPa /m3?h"
釆取措施前 0.57 0.53 815
采取措施后 1.15 0.57 990
1),徹底杜絕了工業自動濾水器堵塞現象。
對于技術供水系統采用蝸殼取水自流減壓方式的水電站,在初期發電階段，要密切關注工業自動濾水器水壓和流量的變化，充分利用FZLQ-A型工業自動濾水器結構設計上的特點，及時采取有效防堵塞措施，使得技術供水工業自動濾水器在初期發電階段處于正常運行狀態以滿足機組冷卻系統對水質、水壓和流量的要求，保證機組安全穩定運行。
