水電站供水系統中工業濾水器（反沖洗排污式濾水器）安裝位置說明

      水電站供水系統中工業濾水器（反沖洗排污式濾水器）安裝位置說明，水泵供水是中低水頭電站和高水頭電站常用的供水方式，工業濾水器（反沖洗排污式濾水器）作為清除水中懸浮物的設備在供水系統中可設置在水泵吸水管路，亦可設置在水泵壓水管路。取水口則根據電站的水頭或設于壓力鋼管(上游水庫)或設于下游尾水。下面以電站兩臺機組自壓力鋼管取水水泵集中供水為例，探討工業濾水器（反沖洗排污式濾水器）設備位置的優劣。

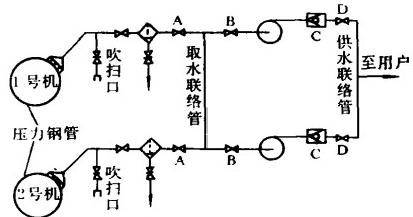

      圖1工業濾水器（反沖洗排污式濾水器）設置于水泵吸水管路圖

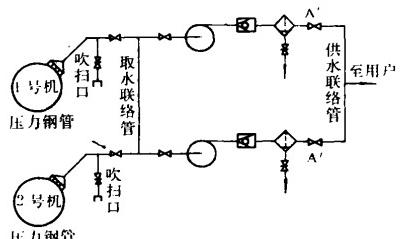

      圖2工業濾水器（反沖洗排污式濾水器）置于水泵壓水管路圖由圖可以看出：
      ①圖1比圖2多裝設2個閘閥，但在圖1中無論哪臺水泵作為工作泵，兩臺工業濾水器（反沖洗排污式濾水器）都同時參與工作(除非某個取水口完全堵塞)。這樣，在正常情況下水流流經濾水器的流速只有圖2中的1/2,工業濾水器（反沖洗排污式濾水器）能更好地起到凈水的作用。而且圖1中濾水器能避免從取水口流入的污物(主要是雜草等懸浮物)影響或堵塞水泵及閥件A、B、C、D。工業濾水器（反沖洗排污式濾水器）保護范圍更廣。
      ②圖2中無論哪臺水泵作為工作泵都只有與之對應的一個工業濾水器（反沖洗排污式濾水器）參加工作。這樣，水流經工業濾水器（反沖洗排污式濾水器）的流速為圖2的2倍，凈水效果較差。而且圖2中從取水連續滿載運行要求，每年可為電站挽回過去被迫降荷運行的經濟損失4萬多元，減少軸瓦維修和停機損失0.8萬元，創造了較大的經濟效益。簡單適用，易于推廣。本系統簡單，所需元件口流入的污物除閥A外，其它閥件和水泵都未得到保護。
      ③圖1和圖2在工業濾水器（反沖洗排污式濾水器）的清洗、檢修及水泵和其它閥件的檢修、更換方面具有完全等效的效果。
      綜上所述，上游取水采取水泵集中供水的技術供水系統中工業濾水器（反沖洗排污式濾水器）置于水泵吸水管路比置于壓水管路更具優越性。如果水泵取水口設在下游尾水，工業濾水器設置在水泵吸水管路，將增加水泵吸水管路的水力損失(工業濾水器（反沖洗排污式濾水器）部分堵塞時阻力系數5=7.5～9.0)。由于水泵允許吸上高度的限制，造成水泵安裝高程過低，在這種情況下工業濾水器還是安裝在壓水管路為好。當然，在水泵允許吸上高度和安裝高程能同時滿足的情況下，工業濾水器置于吸水管路有其優越性。
