渦流式旋轉反沖洗式二次濾網和膠球清洗裝置程控系統說明

       渦流式旋轉反沖洗式二次濾網和膠球清洗裝置程控系統說明，我廠渦流式旋轉二次濾網和海綿膠球連續清洗，根據汽輪機運行時對濾網和凝汽器清洗周期的不同要求，分為二個獨立的程控系統：渦流式二次濾網清洗程序控制和膠球連續清洗程序控制。
       程序控制器采用JCKM—8簡易程序控制器作為主機；控制部件采用上海永嘉儀表工場產TX系列通用繼電器；
1。程序控制系統

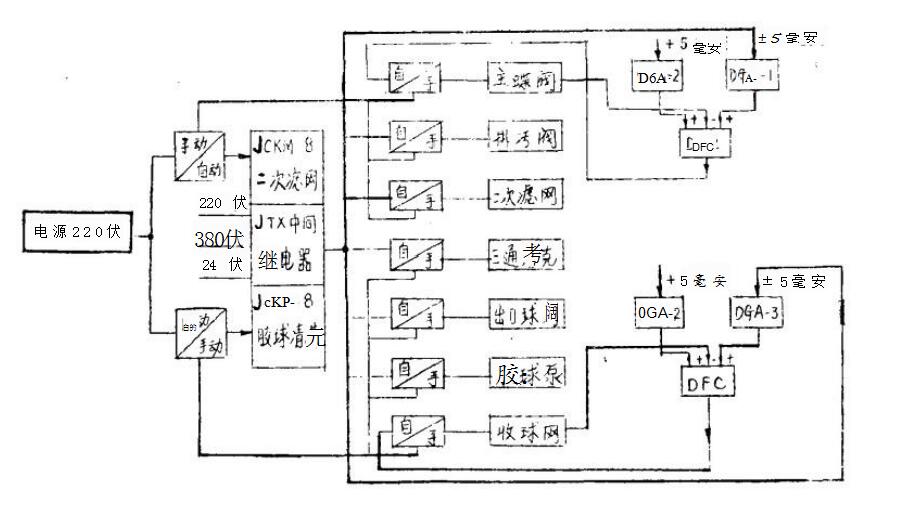

       (1)渦流式旋轉反沖洗式二次濾網和膠球連續清洗程序控制系統方塊圖，如圖2所示。
       (2)渦流式旋轉反沖洗式二次濾網和膠球清洗裝置執行部件功能要求：
甲、二次濾網裝置
       ①主蝶閥(-30°、0°、+30°三位置)②濾網(每25分鐘旋轉一周)③排污蝶閥(開、關二位置)乙，膠球清洗裝置
       ①裝球室三通考克(清洗、收球二位置)②出口球閥(開、關二位置)③收球網(收球、垂直、反沖洗三位置)④膠球泵
       執行器DKJ—510(160公斤·米)執行器DKJ—310(25公斤·米)執行器DKJ—410(60公斤·米)
       執行器DKJ—310(25公斤·米)執行器DKJ—310(25公斤·米)執行器DKJ—510(160公斤·米)
(3)凝汽器二次濾網和膠球清洗程序編制

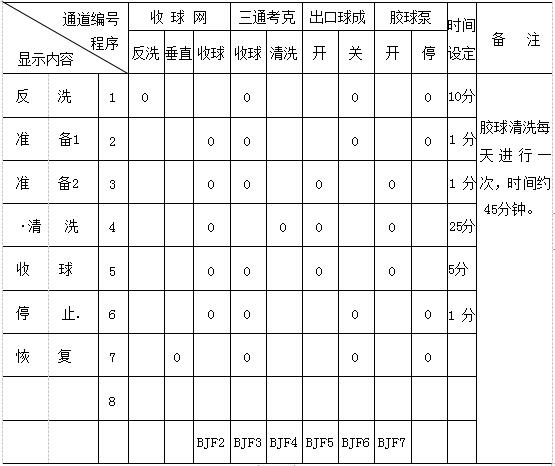

       二次濾網和膠球清洗程序控制系統方塊圖確定以后，根據汽輪機凝汽器對二次濾網和膠球清洗操作步驟和執行器功能的要求編制程序，確立程序和通道的數目�，F(xiàn)定二次濾網清洗程控為八個程序，五個通道(AJF1～AJF5);膠球清洗程控為七個程序。八個通說(BJF1~BJF8,BJF8為小球清洗程序閃光顯示牌之用)。程序編制見表1、表2所示。
2。渦流式旋轉二次濾網和膠球清洗裝置控制系統操作步驟
       二次濾網和膠球清洗裝置設備的操作控制手段有二種：
       (1)、(2)遠方控制系統，(2)自動程序控制系統。用以保證凝汽器二次濾網和膠球清洗的正常運行。
(1)遠方控制系統
       遠方控制系統即為遙控操作，是手動操作表盤上的DFD-09電動操作器，直接控制DKJ系列的電動執行機構，達到開啟或關閉，運行和停止閥門和電動泵的目的。
操作步驟
       ①JCKM-8簡易程序控制器出系；
       ②儀表盤上DFD-09電動操作器從自動位置介列到手動位置；
       ③根據凝汽器二次濾網和膠球清洗工藝要求和操作步驟，單獨啟動DFD-09電動操作器，以DKJ系列電動執行機構位置發送器發出0～10毫安直流信號，表征閥門開關位置。
(2)自動程序控制系統
       自動程序控制系統是由程序控制器JCKM-8發出時間程序指令，通過中間繼電器來控制DFD-09電動操作器達到啟動和停止電動DKJ系列執行機構，開啟和關閉、運行和停止閥門和電動泵，使凝汽器二次濾網和膠球清洗按預定的時間和程序進行清洗。
       JCKM-8簡易程序控制器具有自動和手動二種操作方法：自動啟動即將程控機的自動一手動微型開關撥至自動位置，按下啟動按鈕，該機就以時間和條件參量發出程序開關信號，驅動被控裝置。手動啟動時，將自動一手動微型開關撥至手動位置，則邏輯電路均失去作用。此時根據需要撤手動微型按鈕，直接驅動程控器DZ-144繼電器，通道相應發出開關信號來遙控被控裝置。此手動操作不受時間和條件參量的限止。
操作步驟
       ①儀表盤上DFD-09電動操作器從手動位置切入自動位置；
       ②二次濾網K1主令開關和膠球泵K2主令開關翻到自動位置；
       ③準備啟動JCKM-8程控器：甲程控器程序動作、時間、條件、復位均按需要設置好；乙手動一自動開關放在自動位置；丙程序預置開關放在需要位置；丁工作暫停開關放在工作位置；戊頻率選擇及微調按時基要求定好，然后打開電源，清零。
       ④發出手動指令，按下啟動按鈕，機器應按要求自動正常運轉。
       在實現二次濾網和膠球清洗裝置程序控制時(見圖),七個被控的泵、閥對象，其中二次濾網、排污閥、出口球閥、三通考克、膠球泵是二位式動作的，或開，或停，或運行，或小球泵有程控、遇控、近操三種操作手段。如電動機對程控產生交流干擾時,要求在交流接觸器兩端并聯0.471f/630V1105/4W電阻電容，進行阻容吸收。

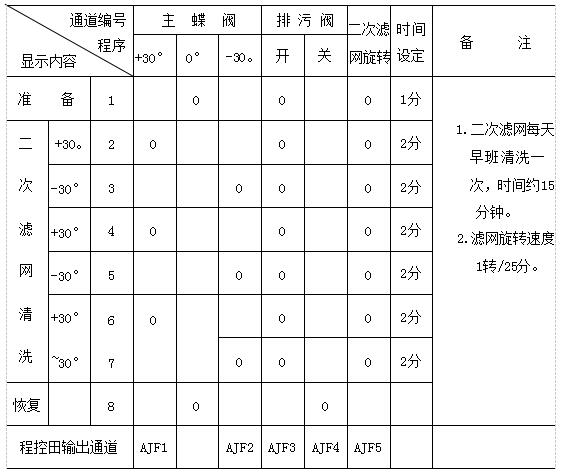

表1凝汽器二次濾網清洗程控程序編制表
       停止；程控器給予一個或二個通道就可以實現二位式動作對象的程控，對于主蝶閥和收球網三位式的對象，二個通道要實現三位程控，我們另配置DDZ-Ⅱ單元組合儀表協助實現。
       主蝶閥在凝汽器正常運行時，位置在0°,即蝶閥并和循環水進口水流方向平行，此時呈現阻力小。當二次濾網清洗時，主蝶閥要±30°二個方向?qū)�向水流，因而出現±30°,0°,-30°三個位置。
       由上主蝶閥程控，遙控三位式原理圖可知(參見圖),主蝶閥正常運行時，通過DGA-12?固定恒流單元輸出+5毫安直流信號，加入伺服放大器FC經過磁勢比較可控硅觸發，F(xiàn)C輸出220伏交流電勢，通過DFD-09電動操作器的自動切入到DKJ-510角行程電動執行機構，伺服機動作，當運行到一半行程時，位置發送器發出+5毫安直流位置信號(全行程0?~90°,輸出0～10毫安直流位置信號),此+5毫安直流位置信號反接到FC中，經過FC伺服放大器磁勢綜合比較，+5毫安+(-5毫安)=0,可控硅關斷，F(xiàn)C無交流電勢輸出，DKJ-510電動執行機構停止轉動，此時位置表示主蝶閥0°位置，和循環水進水水流方向平行。當二次濾網清洗程控投入，根據時間程控器發出程序指令，AJF1觸點開關閉合，AZJ1繼電器通電，AZJ1-1觸點脫開，AZJ1-2閉合。由于AZJ1-2的閉合，DGA-12:輸出+5毫安直流信號，F(xiàn)C伺服放大器接收DGA-12,和DGA-122二個信號5毫安+5毫安=10毫安直流時，失去磁勢平衡，可控硅觸發，F(xiàn)C輸出220伏交流電勢，DKJ-510電動執行機構繼續運轉，直至走足全行程，位置發送器發出10毫安直流信號加到FC,10毫安+(-10毫安)=0直流時，F(xiàn)C伺服放大器可控硅關斷，此時DKJ-510電動執行機構又停止轉動，表示主蝶閥+30°位置。如AJF2觸點開關閉合時，AZJ2-2閉合，DGA-121輸出-5毫安直流信號，F(xiàn)C磁勢又失去平衡，可控硅重新觸發，DKJ-510電動執行器反向運轉，直至位置發送器發出10毫安變到0毫安直流信號，F(xiàn)C磁勢重新平衡，執行機構重新停止轉動，此時表示主蝶閥-30°位置。主蝶閥三位式就是有二個通道和DDZ—I電動單元組合儀表配合來實現的。收球網三位式同理進行。
       全部收回海綿膠球清洗凝汽器是省煤節電的有效措施之一，目前全國已有近200臺機組采用，在降低電廠煤耗，多發電等方面已發揮了一定的作用。但是很多清洗裝置存在收球率低而不穩等問題，嚴重影響這項措施的推廣與使用。熱電廠125機組海綿膠球清洗雖取得一定的效果，但是由于裝置投運時間比較短，還需要經過比較長的時間考驗，有些不完善的地方，有待進一步改進。
